A Pad Thrust Bearings radiális elmozdulási kapacitásának kiszámítása kulcsfontosságú szempont a gépészet területén, különösen a nagy teljesítményű gépek esetében. A Pad Thrust Bearing beszállítójaként megértem a pontos számítások jelentőségét a csapágyak megfelelő működésének és hosszú élettartamának biztosítása érdekében.
A támcsapágyak megértése

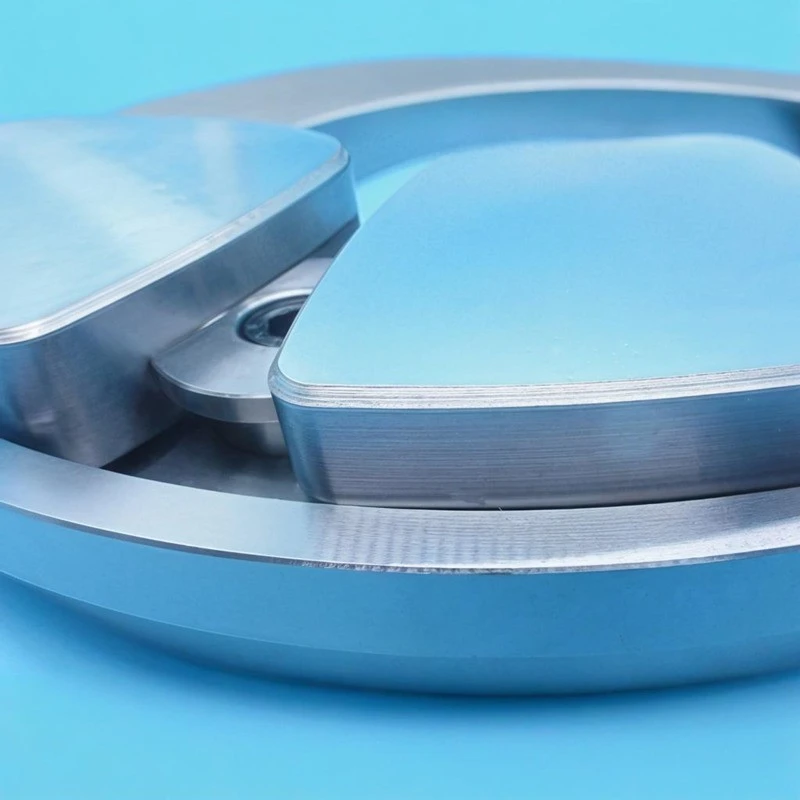

Pad tolócsapágyak, mint például a leírásban leírtakPad tolócsapágyoldal, forgó gépek tengelyirányú terheléseinek kezelésére tervezték. Több párnából állnak, amelyek általában egy hordozóra vannak felszerelve. Ezek a párnák megdönthetők, hogy alkalmazkodjanak az eltolódásokhoz és a terheléseloszlás változásaihoz. Egy másik típus aTalapzati alátét tolócsapágy, amelyet gyakran használnak olyan alkalmazásokban, ahol további támogatásra és stabilitásra van szükség. ADönthető pad tolócsapágyszintén népszerű választás, amely arról ismert, hogy képes önállóan alkalmazkodni a különböző működési feltételekhez.
A sugárirányú elmozdulási kapacitást befolyásoló tényezők
Számos tényező befolyásolja a betét-tolócsapágyak radiális elmozdulási kapacitását.
Pad geometria
A párnák alakja és mérete jelentős szerepet játszik. A nagyobb felületű párnák általában nagyobb sugárirányú elmozdulásnak is ellenállnak. A párnák vastagsága is számít; A vastagabb párnák gyakran merevebbek, és jobban ellenállnak a terhelés alatti deformációnak. Például, ha a betétek nem egyenletes vastagságúak, az egyenetlen terheléseloszláshoz vezethet, és befolyásolhatja a teljes radiális elmozdulási kapacitást.
Anyagtulajdonságok
A betétek és a csapágyalkatrészek anyaga döntő fontosságú. A nagy szilárdságú anyagok nagyobb igénybevételt és elmozdulást is elviselnek. Például egyes fejlett ötvözetek kiválóan ellenállnak a fáradtságnak, és még ismételt terhelés és radiális elmozdulások esetén is megőrzik sértetlenségüket. Az anyag hőtágulási együtthatója is fontos, mivel az üzem közbeni hőmérsékletváltozások olyan méretváltozásokat okozhatnak, amelyek befolyásolják a sugárirányú elmozdulási képességet.
Kenés
A megfelelő kenés elengedhetetlen a súrlódás és a kopás csökkentése érdekében a betét-tolócsapágyaknál. A jól kenhető csapágy nagyobb sugárirányú elmozdulásokat is elbír túlzott melegedés vagy sérülés nélkül. A kenőanyag típusa, viszkozitása és a kenési rendszer kialakítása egyaránt befolyásolja a csapágy teljesítményét. Például egy hidrodinamikus kenőrendszer vékony kenőanyag filmet hoz létre a párnák és a forgó felület között, ami segíti a terhelést, és lehetővé teszi a sima relatív mozgást.
Betöltési feltételek
A csapágyakra ható terhelések nagysága és iránya kulcsfontosságú tényezők. A statikus terhelések, a dinamikus terhelések és a lökésszerű terhelések mind eltérő hatással vannak a sugárirányú elmozdulási kapacitásra. A dinamikus terhelések, például a vibráció vagy az ingadozó sebesség okozta terhelések további feszültségeket és elmozdulásokat idézhetnek elő. A terhelés excentricitása is számít; a középponttól eltérő terhelés egyenetlen kopást okozhat, és csökkenti a csapágy sugárirányú elmozdulások kezelésére való képességét.
Számítási módszerek
Analitikai módszerek
A sugárirányú elmozdulási kapacitás kiszámításának egyik hagyományos módja az analitikai módszerek. Ezek a módszerek a csapágy mechanikai viselkedését leíró elméleti modelleken és egyenleteken alapulnak. Például a Hertzi érintkezési elmélet felhasználható a párnák és a forgó felület közötti érintkezési feszültségek elemzésére. Az anyagtulajdonságok, az érintkezési felület geometriájának és az alkalmazott terhelés ismeretében megbecsülhetjük a képlékeny alakváltozás kezdete előtt megengedhető legnagyobb sugárirányú elmozdulást.
Az alábbiakban egy analitikus megközelítés egyszerűsített példája látható. Tekintsünk egy támcsapágyat, amelynek egyetlen párna érintkezik egy forgó tárcsával. A $\delta$ sugárirányú elmozdulás az alkalmazott $F$ terheléssel, a párna anyagának $E$ Young-modulusával, az érintkezési felület $R$ görbületi sugarával és az érintkezési szélességével $b$ összefüggésbe hozható a következő egyenlettel:
$\delta=\frac{F}{2\pi E}\left(\frac{1}{R_1}+\frac{1}{R_2}\right)^{- 1}\left(\frac{1}{b}\right)$
ahol $R_1$ és $R_2$ a párna és a forgó felület görbületi sugarai.
Az analitikai módszereknek azonban vannak korlátai. Gyakran egyszerűsítő feltételezéseket tesznek a geometriával, az anyag viselkedésével és a terheléseloszlással kapcsolatban, amelyek nem feltétlenül tükrözik pontosan a valós világ körülményeit.
Numerikus módszerek
A numerikus módszerek, mint például a végeselem-módszer (FEM), egyre népszerűbbek a pad-tolócsapágyak sugárirányú elmozdulási kapacitásának kiszámítására. A FEM lehetővé teszi a csapágy viselkedésének részletesebb elemzését azáltal, hogy a csapágyelemeket kis elemekre osztja, és az egyes elemekre vonatkozó szabályozó egyenleteket megoldja.
A FEM elemzés során az anyagtulajdonságok, a geometria és a terhelési feltételek pontosan meg vannak határozva. A szoftver ezután kiszámítja a feszültségeket, alakváltozásokat és elmozdulásokat a csapágyban. Ez a módszer képes figyelembe venni az összetett geometriákat, a nem lineáris anyagviselkedést és a több test kölcsönhatását. Például szimulálhatja a rosszul beállított terhelés hatását vagy a párna repedés jelenlétét.
A FEM elemzés elvégzéséhez általában a következő lépések szükségesek:
- Modellalkotás: Hozzon létre egy 3D-s modellt a betét-tolócsapágyról, beleértve az összes alkatrészt, például a betéteket, a tartót és a forgó felületet.
- Mesh generáció: Ossza fel a modellt megfelelő méretű és alakú kis elemekre.
- Anyag meghatározása: Adja meg az egyes komponensek anyagtulajdonságait, például a Young-modulust, a Poisson-arányt és a folyáshatárt.
- Peremfeltételek és terhelés alkalmazása: Határozza meg a peremfeltételeket, például rögzített támasztékokat és érintkezési feltételeket, és alkalmazza a terheléseket az üzemi feltételeknek megfelelően.
- Megoldás és utófeldolgozás: Oldja meg az egyenleteket és elemezze az eredményeket, beleértve a sugárirányú elmozdulásokat, feszültségeket és alakváltozásokat.
Kísérleti validálás
A sugárirányú elmozdulási kapacitás analitikai vagy numerikus módszerekkel történő kiszámítása után fontos az eredmények kísérleti validálása. A kísérleti tesztelés valós adatokat szolgáltathat a csapágy teljesítményéről, és segíthet a számítások pontosságának ellenőrzésében.
Az egyik gyakori kísérleti módszer a tesztberendezés használata. A csapágyat a próbapadra szerelik fel, és különféle terheléseket és működési feltételeket alkalmaznak. Érzékelőket használnak a sugárirányú elmozdulások, hőmérsékletek és egyéb releváns paraméterek mérésére. A kísérleti eredményeket a számított értékekkel összevetve azonosíthatók az esetleges eltérések és finomíthatók a számítási módszerek.
A pontos számítás fontossága
A pad-tolócsapágyak radiális elmozdulási kapacitásának pontos kiszámítása több okból is elengedhetetlen.
Berendezés megbízhatóság
Az a csapágy, amelyet nem a várható sugárirányú elmozdulások kezelésére terveztek, idő előtt meghibásodhat. Ez költséges leállásokhoz, javításokhoz és akár biztonsági kockázatokhoz is vezethet. A csapágy megfelelő radiális elmozdulási kapacitásának biztosításával a teljes gépezet megbízhatósága javítható.
Teljesítmény optimalizálás
A sugárirányú elmozdulási kapacitás ismerete lehetővé teszi a csapágy kialakításának és a rendszer általános teljesítményének optimalizálását. Például, ha a számított kapacitás sokkal nagyobb, mint a tényleges igény, a csapágy újratervezhető a költségek csökkentése vagy a hatékonyság javítása érdekében.
Következtetés
A Pad Thrust Bearings radiális elmozdulási kapacitásának kiszámítása összetett, de elengedhetetlen feladat. Az olyan tényezők figyelembevételével, mint a betét geometriája, az anyag tulajdonságai, a kenés és a terhelési feltételek, valamint megfelelő számítási módszerek (analitikai vagy numerikus) alkalmazásával pontosan megbecsülhetjük a csapágy teljesítményét. A kísérleti validálás is kulcsfontosságú a számítások megbízhatóságának biztosításához.
A Pad Thrust Bearing beszállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű csapágyakat biztosítsunk, amelyek megfelelnek ügyfeleink speciális követelményeinek. Ha szüksége van Pad tolócsapágyakra, vagy kérdése van a radiális elmozdulás kapacitásának kiszámításával kapcsolatban, kérjük, vegye fel velünk a kapcsolatot egy részletes megbeszélés és a lehetséges beszerzési lehetőségek feltárása érdekében.
Hivatkozások
- Harris, TA és Kotzalas, MN (2007). Gördülőcsapágy elemzés. Wiley.
- Jones, AR (1960). Pontos érintkezők elasztohidrodinamikus kenése. ASME Journal of Basic Engineering.
- Zaretsky, EV (2010). Gördülőcsapágy fáradtság élettartamú modellek. Elsevier.
