A turbinatengely-csapágyak beszállítójaként első kézből tapasztaltam, hogy ezek az alkatrészek milyen kritikus szerepet játszanak a turbinák hatékony és megbízható működésében. A megfelelő beszerelés a legfontosabb ezen csapágyak élettartamának és optimális teljesítményének biztosítása érdekében. Ebben a blogban a turbinatengely-csapágyak beépítési követelményeivel foglalkozom, betekintést nyújtva az iparág legjobb gyakorlatain és saját tapasztalataim alapján.
1. Telepítés előtti ellenőrzés
A turbinatengely-csapágyak felszerelése előtt alapos beszerelés előtti ellenőrzés szükséges. Ennek az ellenőrzésnek magukra a csapágyakra és az egymáshoz illeszkedő alkatrészekre is ki kell terjednie.
Csapágyvizsgálat
- Szemrevételezés: Vizsgálja meg a csapágyat, nincs-e rajta látható sérülés, például repedés, karcolás vagy horpadás. Ezek a hibák a csapágy idő előtti meghibásodásához vezethetnek. A turbinatengely-csapágyak esetében még a kisebb felületi egyenetlenségek is megzavarhatják a tengely sima forgását és túlzott kopást okozhatnak.
- Méretellenőrzés: Mérje meg a csapágy kulcsméreteit, beleértve a belső átmérőt, a külső átmérőt és a szélességet. Ezeknek a méreteknek a megadott tűréshatárokon belül kell lenniük. Bármilyen eltérés helytelen illeszkedést és beállítást eredményezhet, ami megnövekedett vibrációhoz és csökkenti a csapágy élettartamát.
Párosító alkatrész ellenőrzése
- Tengelyvizsgálat: Ellenőrizze a tengely egyenességét és felületi minőségét. A meggörbült tengely egyenetlen terhelést jelenthet a csapágyra, míg a durva tengelyfelület kopást és a csapágybélés károsodását okozhatja. A tengelynek is megfelelő átmérőjűnek kell lennie, hogy biztosítsa a megfelelő illeszkedést a csapágyhoz.
- Lakásellenőrzés: Vizsgálja meg a csapágyházat, hogy nincs-e rajta sérülés vagy helytelen beállítás. A háznak tisztának és törmelékmentesnek kell lennie, furatátmérője pedig a megadott tűréshatáron belül kell, hogy legyen. A rosszul beállított ház a csapágy rendellenes működését okozhatja, ami idő előtti meghibásodáshoz vezethet.
2. Tisztítás és kenés
A megfelelő tisztítás és kenés a telepítési folyamat döntő lépései.
Tisztítás
- Csapágy tisztítás: Tisztítsa meg alaposan a csapágyat megfelelő tisztítószerrel. Ez eltávolítja a tárolás vagy szállítás során felgyülemlett szennyeződéseket, törmeléket vagy konzerváló bevonatot. Tisztítás után alaposan szárítsa meg a csapágyat a korrózió elkerülése érdekében.
- Párosító komponensek tisztítása: Tisztítsa meg a tengelyt és a házat ugyanazzal a tisztítószerrel. Ügyeljen arra, hogy eltávolítson minden szennyeződést azokról a felületekről, amelyek érintkezésbe kerülnek a csapággyal.
Kenés
- Kezdeti kenés: Beépítés előtt vigyen fel vékony réteg kenőanyagot a csapágyfelületekre. Ez segít csökkenteni a súrlódást az első indítás során, és megvédi a csapágyat a kopástól. A használt kenőanyag típusa a turbina működési körülményeitől függ, mint például a hőmérséklet, a sebesség és a terhelés.
3. Telepítési folyamat
A turbinatengely-csapágyak beszerelése pontosságot és körültekintést igényel.
Press - fit Telepítés
- Press használata: A legtöbb esetben a turbinatengely csapágyait prés segítségével szerelik be. A prés szabályozott erőt fejt ki a csapágyra, biztosítva a megfelelő illeszkedést a tengelyhez vagy a házhoz. A nyomóerőt egyenletesen kell alkalmazni, hogy elkerüljük a csapágy sérülését.
- Igazítás: A présillesztéses beépítés során elengedhetetlen, hogy a csapágy megfelelően illeszkedjen a tengelyhez és a házhoz. Az eltolódás miatt a csapágy egyenetlen terhelés mellett is működhet, ami idő előtti meghibásodáshoz vezethet. Az igazítás ellenőrzéséhez és beállításához használjon igazítási eszközöket, például tárcsajelzőket.
Fűtés szerelés
- Csapágy fűtés: Nagyobb csapágyak vagy szorosan illeszkedő csapágyak esetén a csapágy felmelegítése megkönnyítheti a beszerelési folyamatot. A csapágy felmelegítése növeli a belső átmérőjét, így könnyen felcsúsztatható a tengelyre. A fűtési hőmérsékletet gondosan ellenőrizni kell, hogy elkerüljük a csapágy anyagának károsodását.
- Hűtés és zsugorodás - illeszkedik: Miután a csapágy a tengelyre került, lehűl és összezsugorodik, így szorosan illeszkedik. Ügyeljen arra, hogy figyelemmel kísérje a hűtési folyamatot a megfelelő illeszkedés érdekében.
4. Telepítés utáni ellenőrzések
A telepítés befejezése után több telepítés utáni ellenőrzést kell végrehajtani.
Térségi ellenőrzés
- Radiális és axiális hézag: Mérje meg a csapágy radiális és axiális hézagát. A távolságnak a megadott tartományon belül kell lennie. A nem megfelelő hézag túlzott vibrációt, zajt és a csapágy idő előtti kopását okozhatja.
- Hézagbeállítás: Ha a hézag nincs a megadott tartományon belül, akkor beállításra lehet szükség. Ez magában foglalhatja az illeszkedő alkatrészek illesztését vagy újramegmunkálását.
Forgatás ellenőrzése
- Tengely forgása: Forgassa el kézzel a tengelyt a sima forgás ellenőrzéséhez. Bármilyen kötés vagy érdesség jele telepítési problémára utal. Ha problémák merülnek fel, a telepítést újra kell értékelni és ki kell javítani.
Igazítás ellenőrzése
- Végső igazítás: Ellenőrizze újra a csapágy és a tengely és a ház közötti igazítást. A megfelelő beállítás elengedhetetlen a csapágy hosszú távú működéséhez. Használjon igazító eszközöket annak biztosítására, hogy az igazítás a megadott tűréshatáron belül legyen.
5. A professzionális telepítés fontossága
A turbinatengely-csapágyak felszerelése összetett folyamat, amely speciális ismereteket és készségeket igényel. A professzionális telepítés biztosítja, hogy minden beépítési követelmény teljesüljön, csökkentve a csapágy idő előtti meghibásodásának kockázatát és javítva a turbina általános megbízhatóságát.

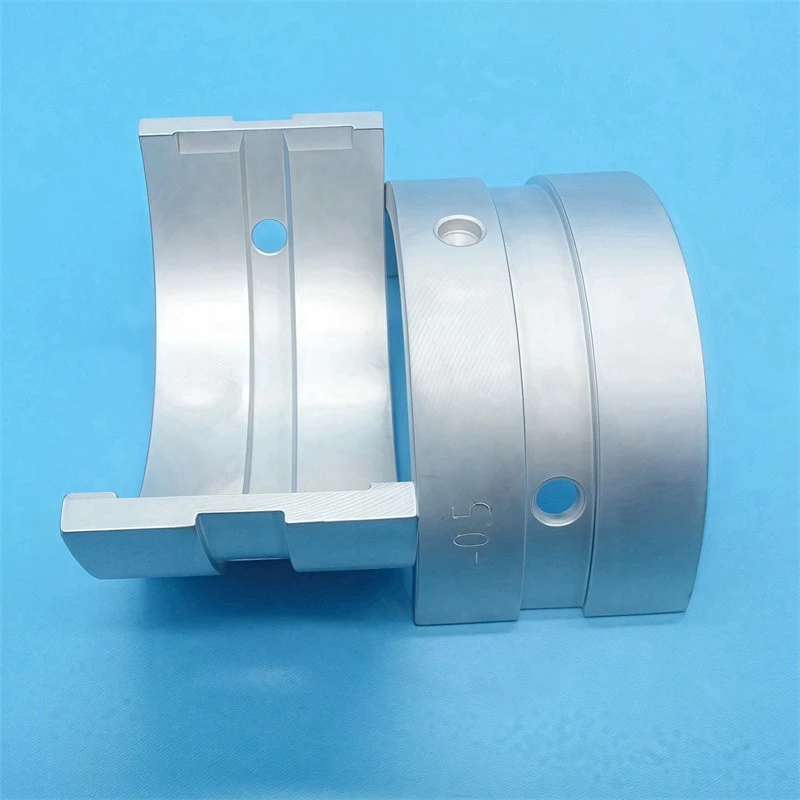

Beszállítóként aTurbina tengelycsapágyai, megértjük a megfelelő telepítés fontosságát. Szakértői csapatunk műszaki támogatást és útmutatást tud nyújtani annak érdekében, hogy ügyfeleink megfelelően szereljék be csapágyainkat. Kapcsolódó termékek sorát is kínáljuk, mint plSzivattyútengely csapágyperselyésKompresszortengely csapágypersely, amelyeket úgy terveztek, hogy megfeleljenek a különféle alkalmazások nagy teljesítményű követelményeinek.
Ha Ön a turbinatengely-csapágyak piacán dolgozik, vagy segítségre van szüksége a telepítéshez, javasoljuk, hogy vegye fel velünk a kapcsolatot a beszerzéssel és a további megbeszéléssel kapcsolatban. Tapasztalt értékesítési csapatunk készen áll arra, hogy a legjobb megoldásokat kínálja az Ön egyedi igényeire szabva.
Hivatkozások
- "Gördülőcsapágy-elemzés", Tedric A. Harris
- „Csapágyszerelési és karbantartási kézikönyv” az SKF-től
- Ipari szabványok és irányelvek a turbinatengely-csapágyak beszerelésével kapcsolatban
